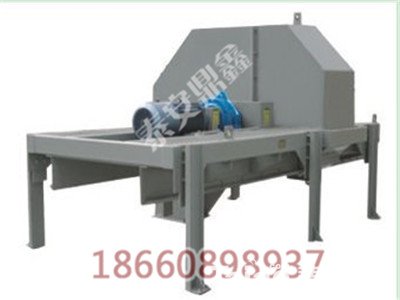

皮带中部自动采样机取样分析，皮带中部自动采样机操作控制系统 目前煤炭、矿石皮带采制样全部由人工完成，采样代表性差，检测数据准确性低，对后序工作带来极为不利的影响。且工作环境差、劳动强度大，对操作人员的健康有很大的影响。因此需要在皮带机安装自动采制样设备，以加强对样品的检验分析。 皮带中部自动采样机主要由料流检测开关、皮带中部自动采样机、电气控制柜等组成。工作时，间隔计时器启动采样机电机；皮带中部自动采样机采样斗旋转运动一周刮取皮带上的物料，并将样品抛入下料口，直到接近开关感应并发出控制信号；电机断电并施加制动，将采样斗停止并保持在下料口的上部，同时时间计时器开始计时，直到下一采样周期再次动作，进行定时间隔采样。当皮带中部自动采样机启动后，通过抓料电机带动抓料斗对需要取样的粉状物进行定时定量的抓取，将抓取的粉状物倒入与抓料斗相连的圆柱管中，流入储存箱内，以达到成功获取试样的目的。 皮带中部自动采样机主要工作系统
1、皮带中部自动采样机取样时间控制系统：除基本控制电路外，皮带中部自动采样机主要由时间继电器组成。时间继电器上面有两组时间，每组由两位数字和一个时间单位组成。数字调整范围为0-999，时间单位分别为0.1秒（0.1S）、秒（S）、0.1分钟（0.1M）、分钟（M）、0.1小时（0.1H）、小时（H）。第*组为单次取样时间，调整范围为0.1秒—999小时，控制每次的取样时间。第二组为延时启动时间和两次取样之间的时间，调整范围为0.1秒—999小时，控制开机后本机的延时启动时间，同时控制两次取样之间的间隔时间。取样头旋转一圈的时间约为1.46秒，加上定位系统的因素，旋转的第*圈应当设定为0.7秒，每增加一圈，增加1.46秒。取样控制系统受面板上开关按钮和中控联锁的控制。 2、皮带中部自动采样机定位系统：由于皮带中部自动采样机取样头是圆周运动，在停止的时候，有可能停在皮带的上面，造成皮带和取样头的磨损甚至损坏。定位系统的作用就是防止取样头停在皮带上面。皮带中部自动采样机系统主要由安装在减速机前面的传感器、感应板和控制箱内的一组继电器组成。定位系统不受面板上开关按钮和中控连锁的控制，只要控制箱接通电源，皮带中部自动采样机系统即开始工作，任何时候检测到取样头位置在皮带上时，即自动接通电机，将取样头转至皮带外时停止。在取样时间过程中，定位系统处于锁定状态，不会触发。取样时间停止后，自动触发定位系统。 3、中控连锁系统；皮带中部自动采样机主要是接受中控室或者主设备的开停机信号，使本机随之自动开停机。本机切换至中控连锁自动开停机后，面板上的开关按钮自动失效。中控连锁工作状态下，如需紧急停车，请直接拉开断路器。 4、皮带中部自动采样机电机基本电路：由断路器、交流接触器、热继电器等组成。 皮带中部自动采样机厂家，皮带中部自动采样机器，皮带采样机，皮带采样机厂家，皮带采样机哪家好，皮带头部自动采样机器， 防爆型皮带采样机 联系人 陈经理 手机：18660898937(微信同号) 电话：0538-8530307 传真：0538-8530333 Q Q：2276546035 24小时热线：400-0538-068
|
